Les projets professionnels demandent aujourd'hui une multiplicité d'interfaces : caméras, enregistreurs, mélangeurs, moniteurs et émetteurs audio coexistent sur le même plateau. Le principal défi est technique et organisationnel : assurer la compatibilité physique et électrique entre appareils hétérogènes tout en conservant performances, latence minimale et sécurité d'alimentation.

Choisir un adaptateur ne se résume pas à sélectionner le bon connecteur. Il faut valider la prise en charge des protocoles (HDMI, SDI, Thunderbolt, RS‑422/232), la bande passante nécessaire pour la résolution et le framerate visés, la robustesse mécanique pour usage terrain et la sécurité d'alimentation pour éviter dommages matériels. Ci‑dessous, des sections pratiques, des comparatifs et des recommandations produit pour orienter un achat réfléchi.

Quel adaptateur selon le type de signal (vidéo, audio, données)

Pour la vidéo haute résolution, privilégiez des adaptateurs qui garantissent la bande passante nécessaire : un adaptateur Thunderbolt 3 vers HDMI 2.0 ou le Sonnet TB3-DDP4K permettront la sortie 4K à 60 Hz selon le matériel source. En audio, les adaptateurs Microdot (DPA DAD6019, DAD6034) assurent une faible perte et une connexion mécanique verrouillable pour liaisons HF et microfilaires. Pour le contrôle matériel (PTZ, mixeurs), les câbles RJ45 vers RS‑422/232 de BirdDog sont la solution fiable.

Actif ou passif : quel choix pour quel usage

Les adaptateurs passifs se contentent d'un simple câblage et conviennent quand la logique électrique est identique entre les deux interfaces. Les adaptateurs actifs intègrent une conversion de signal (niveau, protocole, ou traitement) et sont indispensables lorsque la bande passante ou la traduction de protocoles est nécessaire (ex. Thunderbolt vers HDMI avec conversion DP/HDMI, ou adaptateurs isolés pour signaux série). Le SANLink3 N1 est un exemple d'interface active pour réseaux de stockage externes.

Compatibilité mécanique et verrous : Microdot, LEMO, DTAP, Sennheiser

Sur le terrain, la sécurité mécanique est cruciale. Les connecteurs Microdot et LEMO offrent des verrous fiables ; les cordons DTAP vers LEMO (Hawk‑Woods LA‑64) garantissent alimentation stable pour caméras. Pour microphones, l'adaptateur DPA DAD6034 Microdot → Sennheiser 3,5 mm verrouillable évite débranchements accidentels. Vérifiez toujours le sens de montage et la polarité d'alimentation avant utilisation.

Alimentation, sécurité et bonnes pratiques électriques

Les cordons d'alimentation conçus pour broadcast (DTAP, LEMO) respectent des standards de courant et de signalisation. Utilisez des câbles certifiés et des fusibles adaptés, surtout lors de conversions entre sources à tension différente. Pour les règles générales de sûreté et conformité électrique, référez‑vous aux recommandations officielles (voir sources) et documentez la consommation totale sur un point d'alimentation pour éviter les surcharges.

Latence, résolution et bande passante : impact sur le rendu

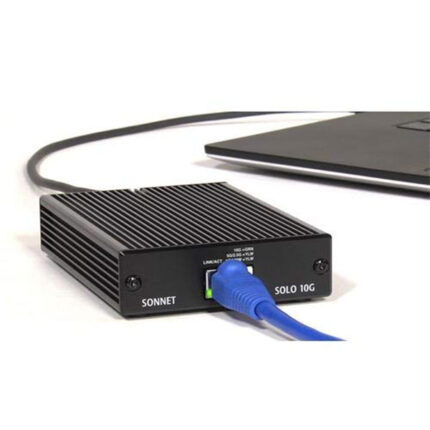

La conversion active introduit parfois une latence, variable selon le circuit et le traitement. Pour la diffusion en direct ou le monitoring en temps réel, privilégiez des adaptateurs à faible latence et vérifiez la compatibilité framerate/résolution. Par exemple, le Sonnet SOLO 10G vise le transfert haut débit tandis que le TB3-DDP4K assure la sortie multi‑écran sans compromis sur la qualité d'image.

Cas d'usage courants et recommandations produit

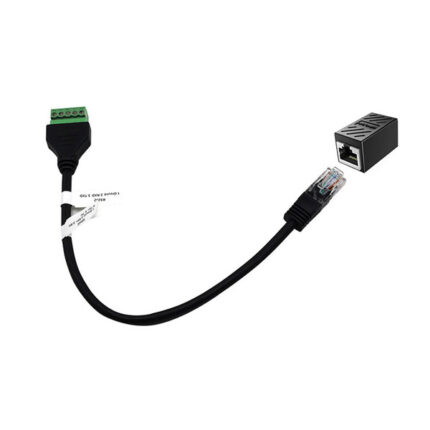

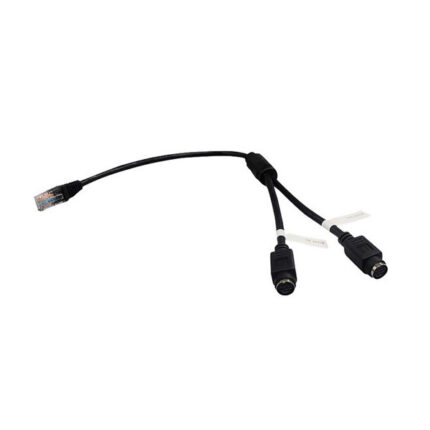

Usage plateau multi‑caméras : câbles RJ45 → RS‑422/232 de BirdDog pour contrôle PTZ, associés à des adaptateurs d'alimentation LEMO pour caméras. Monitoring 4K depuis un laptop Thunderbolt : Sonnet TB3‑DDP4K ou Sonnet TB3 → HDMI 2.0. Enregistrement audio terrain : adaptateurs Microdot DPA (DAD6019, DAD6034). Pour stockage réseau externe, pensez au Promise SANLink3 N1.

Tableau comparatif : cas d'usage × produit

Tableau caractéristiques : fonctionnalités × niveau d'exigence

Liens produits et catégories connexes (références utiles)

Parmi les références listées ici : Sonnet ECHOPRO‑E34, Sonnet SOLO 10G, Promise SANLink3 N1, Hawk‑Woods LA‑64, et les câbles BirdDog RJ45 → RS‑422/232. Pour complément, consultez les catégories Énergie, Audio et Régie pour alimentations, micros et interfaces de contrôle.

Ressources et lectures complémentaires

Pour choisir un câble HDMI adapté à votre configuration, l'article technique sur le câble HDMI de notre blog offre une bonne mise en perspective : Quel câble HDMI choisir. Si vous travaillez avec des workflows Blackmagic, notre guide sur le rendu cinéma peut aider à ajuster vos sorties et convertisseurs : Comment utiliser Black Magic. Pour les solutions de stockage et leur intégration dans un flux de production, l'article sur l'Angelbird peut être instructif : Comment choisir l'Angelbird AtomX SSDmini.

Sources externes pour normes et technologies : les pages Wikipédia détaillées sur Thunderbolt et HDMI clarifient les limites de bande passante et compatibilités. Pour les règles générales de sécurité électrique applicables au matériel professionnel, consultez les recommandations officielles telles que publiées par les services publics (ex. normes et conseils d'usage).

FAQ

1) Quel adaptateur choisir pour relier un ordinateur Thunderbolt à un moniteur 4K?

Pour une sortie 4K60, optez pour un adaptateur Thunderbolt 3 vers HDMI 2.0 ou un adaptateur DisplayPort actif compatible 4K60. Le Sonnet TB3 → HDMI 2.0 ou le Sonnet TB3-DDP4K sont conçus pour préserver la résolution et la fréquence sans perte notable.

2) Les adaptateurs Microdot fonctionnent-ils avec tous les émetteurs ?

Les adaptateurs Microdot doivent correspondre au standard du fabricant (polarité, gabarit mécanique). Les références DPA comme le DAD6019 sont spécifiques à certains émetteurs Sony ; vérifiez la compatibilité dans la fiche produit avant achat.

3) Peut‑on utiliser un câble RJ45 standard pour piloter une caméra PTZ ?

Oui si le câblage respecte le brochage RS‑422/232 requis. Les câbles dédiés BirdDog intègrent souvent le bon mapping et un coupleur adapté pour simplifier l'installation et éviter inversions de pins.

4) Comment éviter les problèmes d'alimentation lors d'une conversion DTAP→LEMO ?

Vérifiez la tension et l'intensité demandées par la caméra, utilisez un cordon certifié (ex. Hawk‑Woods LA‑64) et ajoutez un fusible si nécessaire. Testez hors tournée avant intégration au plateau.

5) Un adaptateur actif ajoute‑t‑il toujours de la latence ?

Pas nécessairement « toujours », mais la conversion active peut introduire une latence microscopique due au traitement du signal. Pour le direct et le monitoring, privilégiez des solutions identifiées à faible latence et testées en conditions réelles.

6) Quels tests réaliser après l'installation d'un adaptateur ?

Vérifiez la résolution et le framerate, testez l'audio (si concerné) sur l'ensemble du chemin jusqu'à l'enregistreur, contrôlez la stabilité d'alimentation et faites un test de mobilité (secousses modérées) pour détecter faux contacts.

7) Quelle est la durée de vie moyenne d'un adaptateur professionnel ?

Avec usage pro et conditions de tournage, un adaptateur de qualité peut durer plusieurs années ; la longévité dépend de l'usage, des protections mécaniques et des conditions d'entreposage. Choisissez des modèles avec garanties et composants robustes.

8) Faut‑il privilégier des adaptateurs brandés fabricants d'origine ?

Les adaptateurs d'origine offrent souvent une meilleure compatibilité et support technique pour les produits de la même marque. Toutefois, des fabricants tiers reconnus peuvent proposer des alternatives solides, parfois plus polyvalentes à condition de vérifier la documentation.
