Les installations audiovisuelles modernes exigent des liaisons réseau capables de transporter vidéo, audio et commande sans perte ni micro-coupures. Les professionnels qui montent régies, caméras IP sur plateau ou architectures PoE doivent évaluer longueur, blindage et compatibilité PoE pour éviter des interruptions coûteuses en production.

Choisir un câble réseau n'est pas seulement une question de débit théorique : il s'agit d'anticiper les perturbations électromagnétiques, la gestion des longueurs en environnement contraint et la compatibilité avec les adaptateurs d'alimentation. Les câbles Cat6 FTP offrent un bon compromis entre performances et coût pour les déploiements audiovisuels, tandis que des adaptateurs PoE comme le BirdDog MAKI Live permettent d'alimenter aisément des caméras sans tirer de lignes d'alimentation séparées.

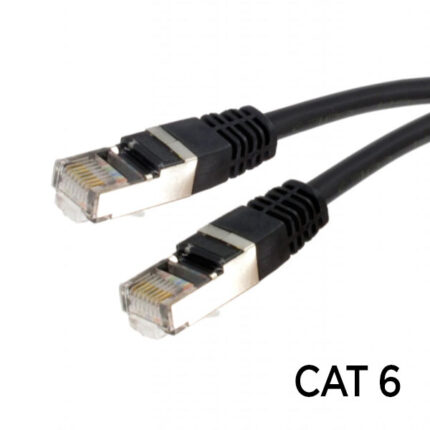

Pourquoi privilégier des câbles Cat6 FTP pour la vidéo et l'audio

Le câble Cat6 FTP (Foiled Twisted Pair) apporte un blindage supplémentaire sous forme d'une feuille autour des paires ou du câble entier, ce qui réduit les interférences électromagnétiques sur des installations proches d'équipements d'éclairage, de moteurs ou de générateurs. Pour la vidéo IP en 1080p/4K et les flux audio multicanal, la stabilité du signal prime : le Cat6 permet des transmissions gigabit robustes et une meilleure marge sur la diaphonie que des catégories inférieures.

Comment choisir la bonne longueur et le blindage

Évaluez d'abord le parcours physique : passages en goulotte, distances entre régie et caméras, et points de jonction. Pour des trajets supérieurs à 30 m, anticipez une marge en choisissant 50 m plutôt que 30 m si nécessaire. Le blindage FTP est recommandé en milieux électriquement bruyants ; pour des installations très exposées, envisagez S/FTP (double blindage). Pensez aussi à la souplesse et l'épaisseur selon les passes en serre-câble ou conduits.

PoE et adaptateurs BirdDog MAKI Live : quand et comment les utiliser

L'alimentation par Ethernet simplifie le câblage sur plateau et en extérieur. Le BirdDog MAKI Live se raccorde facilement aux caméras réseau compatibles et évite le tirage d'une ligne secteur. Vérifiez la puissance PoE requise par l'appareil (PoE, PoE+ ou PoE++) et la capacité de l'alimentation centrale. Pour des installations multi-caméras, regroupez les équipements sur des switches PoE dimensionnés ou utilisez des injecteurs PoE dédiés.

Installer proprement : bonnes pratiques et outils

Respectez ces étapes pour une installation durable : tirer des chemins de câble séparés pour l'alimentation et les données quand c'est possible, utiliser des jonctions et connecteurs de qualité RJ45 montés correctement, tester chaque segment avec un testeur de câble et étiqueter chaque extrémité. L'emploi de gaines, de passe-fils et de colliers antivibrations prolonge la vie du câble sur un plateau actif.

Ce qui distingue les références professionnelles des gammes grand public

Les références pros se distinguent par : conducteurs en cuivre pur, blindage uniforme, gaine résistante à l'usure, tolérance aux températures, et connecteurs conçus pour des cycles de branchement élevés. Les produits listés ici ont été sélectionnés pour leur robustesse et compatibilité avec le matériel audiovisuel pro.

Comparatif rapide : usages typiques vs produits

Voici un tableau synthétique qui associe besoin à produit recommandé :

Tableau technique : caractéristiques clés par longueur

Pour des besoins élargis, explorez les catégories liées comme Régie Audiovisuelle, Alimentation Vidéo et Tournage afin d'assembler une solution complète. Les accessoires vidéo et l'audio professionnel complètent souvent l'installation (voir Accessoires Vidéo et Audio Professionnel).

Plusieurs articles techniques aident à affiner vos choix : pour le son, l'article Pourquoi choisir le DPA pour vos captations audio rapidement présente des critères utiles ; pour le choix d'optiques et leur usage, l'article sur la Laowa 27mm PL Mount illustre l'impact des optiques sur les workflows.

Sources et normes : pour comprendre les limites physiques et les bonnes pratiques, consultez les ressources techniques comme la page Wikipédia sur Ethernet et la page sur Power over Ethernet. Pour les règles relatives aux installations électriques ou travaux sur site, référez-vous aux publications officielles (ex. service-public) et aux guides locaux d'installation.

Cas pratiques d'installation

Exemple 1 : studio fixe avec 4 caméras IP — privilégiez câbles Cat6 FTP 10–30 m avec switch PoE+ capable de délivrer la puissance cumulée. Exemple 2 : tournage extérieur — utilisez cordons 50 m pour limiter les points de jonction, protégez les connexions avec boîtiers étanches et organisez la distribution PoE via injecteurs centralisés ou batteries PoE selon besoin.

Entretien, tests et diagnostics

Testez systématiquement chaque segment avec un testeur de continuité et de performance (longueur, diaphonie, pertes). Remplacez tout connecteur présentant une oxydation ou un jeu. En cas de perturbations, vérifiez la proximité d'équipements d'éclairage ou moteur qui peuvent générer des EMI et repositionnez les câbles ou renforcez le blindage.

FAQ

Quelle longueur maximale pour un câble Cat6 avant perte notable ?

La limite recommandée pour Ethernet cuivre en Cat5/Cat6 est de 100 mètres pour une liaison point à point y compris les patchs. Au-delà, le signal se dégrade et il faut recourir à des répéteurs, des convertisseurs fibre ou choisir une topologie différente. Pour la vidéo professionnelle et des marges de fiabilité, privilégiez des segments nettement inférieurs à 100 m ou prévoyez des équipements d'amplification.

Dois‑je utiliser FTP ou S/FTP pour un plateau éclairé intensément ?

Sur un plateau avec éclairage puissant et moteurs, le blindage S/FTP (double blindage) est préférable car il protège chaque paire et le câble global contre les interférences. Le FTP est déjà efficace pour atténuer beaucoup d'EMI, mais le S/FTP offre une protection supérieure dans les environnements très bruyants.

Comment vérifier qu'un adaptateur PoE comme le BirdDog MAKI Live est compatible ?

Vérifiez la consommation électrique de votre caméra (W) et la norme PoE supportée (802.3af, 802.3at / PoE+ ou 802.3bt). Le BirdDog MAKI Live indique la puissance maximale délivrée ; comparez-la à la demande de la caméra. Assurez-vous aussi que le câble utilisé (Cat6 FTP) peut véhiculer la puissance sans surchauffe sur la longueur choisie.

Quels tests effectuer après installation pour valider la liaison ?

Utilisez un testeur réseau pour mesurer continuité, atténuation, diaphonie et retour de signal. Testez les flux audio/vidéo en conditions réelles (résolution cible, compression) pour détecter paquets perdus ou latence. Sur installations PoE, mesurez la tension à l'extrémité et la dissipation thermique des connecteurs.

Peut-on réutiliser des câbles existants pour la vidéo 4K IP ?

Si les câbles existants sont certifiés Cat6 (ou mieux) et en bon état sans ruptures ni oxydation, ils peuvent supporter la 4K IP en gigabit. Si les câbles sont Cat5e ou présentent des dommages, il est prudent de les remplacer par du Cat6 FTP pour garantir une marge de performance et réduire les problèmes liés à la diaphonie.

Quels accessoires prévoir avec les cordons réseau ?

Prévoyez serre-câbles, gaines, passe-fils, embouts RJ45 blindés de remplacement, testeur réseau et boîtiers étanches pour les jonctions extérieures. Des étiquettes et un plan de câblage facilitent la maintenance en production.
