Pourquoi choisir des cordons BNC vidéo de qualité pour vos installations

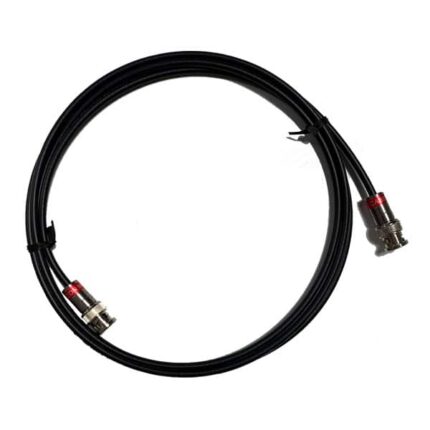

Les cordons BNC vidéo sont au cœur de toute chaîne vidéo professionnelle. Ils transportent le signal SDI (Serial Digital Interface) qui véhicule l'image non compressée entre caméras, mélangeurs, enregistreurs et moniteurs. Un cordon mal adapté peut provoquer des pertes de signal, des réflexions ou des artefacts, particulièrement sur de longues longueurs ou avec des résolutions 4K/8K. Les modèles que nous proposons, comme le Canare 12G-SDI 10m et le Touret 25m 12G-SDI, sont conçus pour minimiser l'atténuation et préserver l'intégrité du signal sur des distances variées.

Différences techniques entre les types de connecteurs

Il existe plusieurs types de connecteurs BNC et variantes destinées à des usages spécifiques. Le BNC standard est robuste et largement employé en broadcast. Le Micro BNC (ou HD-BNC) offre un encombrement réduit, adapté aux équipements compacts comme certains enregistreurs ou caméras Blackmagic, d'où l'intérêt du Canare Micro BNC 15m. Enfin, les adaptateurs DIN 1.0/2.3 vers BNC permettent d'interfacer des équipements récents avec des sorties propriétaires, comme le Canare DIN vers BNC.

Avantages des connecteurs de qualité

• Transmission stable des signaux haute fréquence sans perte
• Durabilité mécanique pour tournages et répétitions fréquentes
• Compatibilité avec des formats 3G/6G/12G-SDI jusqu'à 4K/8K
• Réduction du bruit et des interférences grâce à un blindage efficace

Choisir la longueur adaptée à votre flux de travail

La longueur du cordon est un facteur déterminant. Des câbles trop longs sans amplification peuvent entraîner une dégradation du signal. Pour des liaisons courtes sur plateau, privilégiez des cordons compacts comme le Canare 0.5m ou le SmallHD Thin 24". Pour des liaisons moyennes à longues, optez pour des câbles 10m à 30m, tels que le Canare 20m ou le Canare 30m.

Tableau comparatif des longueurs et usages

Critères techniques à vérifier avant l'achat

Plusieurs caractéristiques déterminent la performance d'un cordon : l'impédance (généralement 75 ohms pour SDI), la qualité du blindage, le type de diélectrique, et la construction du connecteur. Des câbles conçus pour 12G-SDI permettent de transporter des signaux 4K sur une seule liaison. Pour des besoins spécifiques, comme les consoles de son ou les liaisons GPS, des câbles adaptés existent, par exemple le câble Sound Devices LEMO 5 vers 2xBNC pour l'interfaçage audio/vidéo.

Liste de vérification avant commande

• Vérifier l'impédance (75 ohms) et la compatibilité SDI
• Choisir la longueur en fonction de l'atténuation acceptable
• Contrôler le type de connecteur (BNC, Micro BNC, DIN)
• Opter pour des connecteurs plaqués et des manchons robustes pour les usages intensifs

Comparaison rapide des produits phares de la catégorie

Parmi les références présentes sur la boutique, certains modèles se distinguent par leur robustesse et leur usage : le Canare 12G-SDI 30m est adapté aux installations fixes et aux tournages nécessitant une grande longueur, tandis que les SmallHD Thin (24" et 48") sont parfaits pour les connectiques mobiles et les montages compacts. Les adaptateurs Micro BNC, comme le Blackmagic Micro BNC vers BNC, offrent la flexibilité nécessaire pour travailler avec des caméras à sorties miniatures sans sacrifier la qualité.

Conseils pratiques pour l'installation et l'entretien

L'installation correcte et l'entretien prolonge la vie de vos cordons BNC vidéo. Évitez les torsions excessives et les rayons de courbure serrés, utilisez des serre-câbles pour limiter la traction sur les connecteurs et stockez les câbles sur des tourets ou des crochets pour prévenir les déformations. Nettoyez régulièrement les connecteurs avec un chiffon non pelucheux et, si nécessaire, un produit de contact adapté. Sur plateau, étiquetez vos longueurs pour gagner du temps lors du montage.

Accords avec d'autres équipements

Les cordons BNC interagissent avec d'autres catégories de matériel : pour l'optique et la captation image, consultez nos pages Objectifs Caméra et Optiques et accessoires. Pour les besoins d'éclairage ou de supports, voyez les sections Eclairage et Trépieds & supports. Ces liens internes facilitent la planification globale d'une production.

Ressources et lecture complémentaire

Pour approfondir la compréhension des standards vidéo, consultez les fiches techniques et ressources professionnelles comme la page SMPTE (SMPTE) et les articles de référence sur Wikipédia : Connecteur BNC et Serial Digital Interface. Ces ressources apportent un cadre technique utile pour valider les choix d'équipement et comprendre les limitations physiques des transmissions.

Liens vers produits et contenus utiles

Parmi les produits disponibles, pensez à vérifier : Canare 3m, Canare 20m, Canare 2m, SmallHD Thin 24" et Blackmagic Micro BNC 700mm. Pour compléter votre installation, explorez aussi nos catégories Audio, Régie et Energie.

Articles du blog recommandés

Pour des conseils pratiques et des comparatifs, lisez notre article Quel câble SDI 50 choisir pour vos installations ? qui approfondit les spécifications SDI. Si vous travaillez avec des caméras Blackmagic, l'article Comment utiliser Black Magic Black pour obtenir un rendu cinématographique apporte des recommandations utiles sur les workflows image.

FAQ

Quel cordon choisir pour une liaison 4K longue distance ?

Pour une liaison 4K, privilégiez un câble 12G-SDI de qualité, blindé, avec impédance 75 ohms. Les longueurs supérieures à 30 m peuvent nécessiter un amplificateur ou un répéteur SDI pour maintenir la qualité. Des produits comme le Canare 30m sont conçus pour réduire l'atténuation mais, pour des distances très longues, l'utilisation d'équipements d'égalisation est recommandée.

Peut-on utiliser un cordon BNC standard pour de l'HD et de l'Ultra HD ?

Oui, à condition que le câble soit spécifié pour la bande passante nécessaire (3G, 6G, 12G selon le format). Les câbles 12G-SDI prennent en charge l'Ultra HD sur une seule liaison, tandis que des câbles plus anciens peuvent être limités aux débits inférieurs.

Quelle est la différence entre BNC et Micro BNC ?

Le Micro BNC a un diamètre réduit permettant des prises plus compactes sur des équipements petits ou densément peuplés, sans compromettre la performance. Il est idéal pour des caméras compactes ou des enregistreurs portables, comme le Blackmagic Micro BNC.

Comment protéger mes connecteurs en déplacement ?

Utilisez des capuchons de protection, rangez les câbles enroulés sans torsion sur des tourets ou dans des boîtes rembourrées, et étiquetez chaque câble pour éviter les manipulations inutiles. Les connecteurs plaqués et renforcés résistent mieux aux manipulations fréquentes.

Est-il nécessaire d'acheter un câble spécialisé pour l'audio ?

Pour les liaisons audio/vidéo spécifiques, comme les consoles Sound Devices, il existe des adaptateurs et câbles dédiés, par exemple le Sound Devices LEMO 5 vers 2xBNC, qui permettent de garder la cohérence du signal entre équipements audio et vidéo.

Comment identifier un câble défectueux rapidement ?

Les symptômes incluent scintillements, pertes intermittentes d'image, ou artefacts. Testez le câble sur une liaison courte, essayez un autre câble de référence et vérifiez visuellement l'état des connecteurs et du blindage. Si possible, utilisez un testeur SDI pour mesurer l'atténuation.

Conseils d'achat pour différents budgets

Pour un budget serré, choisissez des câbles courts et robustes pour les connexions directes. Pour un budget intermédiaire, optez pour des câbles 12G-SDI de marques reconnues qui offrent un bon compromis entre coût et performance. Pour des installations professionnelles exigeantes, privilégiez des câbles et connecteurs haut de gamme et prévoyez des solutions d'amplification ou de conversion lorsque les distances dépassent les tolérances du signal.
