Sur un tournage professionnel, les câbles ne sont pas de simples accessoires : ils conditionnent la qualité du signal, la sécurité électrique et la fluidité du workflow. Le défi pour un acheteur pro est double : trouver des références compatibles avec son parc matériel (caméras, moniteurs, têtes motorisées, enregistreurs) et garantir une fiabilité à l'épreuve des conditions de plateau — longs trajets, mouvements, branchements répétés et interférences.

Avant d'acheter, il faut donc identifier l'usage principal (liaison SDI vers régie, alimentation D-Tap, contrôle LANC/RS232, Ethernet pour caméras RED), vérifier la longueur utile et anticiper la protection mécanique. Plus bas, des sections détaillent les critères déterminants, comparent options selon l'usage et proposent des bonnes pratiques de tests et maintenance.

Comment choisir la bonne connectique selon votre caméra

Chaque système a ses normes : SDI (BNC), HDMI, LEMO, D-Tap, RJ45 pour Gig-E, RMI pour RED DSMC3, ou encore connecteurs proprietaires pour commandes. Identifiez d'abord les ports présents sur vos boîtiers et périphériques, puis sélectionnez des cordons compatibles et, si nécessaire, des adaptateurs robustes.

Exemples pratiques : le RED DSMC3 RMI Cable est adapté aux caméras RED DSMC3 tandis que le cordon Accsoon XC-CAM-MULT convient aux boîtiers Sony F-C01. Toujours vérifier la polarité et la version (HDMI 1.4 vs 2.0/2.1, SDI 3G/6G/12G).

Longueur, perte de signal et blindage : quel compromis?

La longueur influe directement sur l'affaiblissement du signal et la susceptibilité aux interférences. Pour la vidéo SDI, préférez des câbles 75Ω de qualité et évitez les longueurs excessives sans amplification. Pour l'Ethernet sur réseau camera (Gig-E), utilisez du Cat5e/Cat6 blindé selon la distance et l'environnement électromagnétique.

Si vous avez besoin d'une liaison longue distance, envisagez des convertisseurs optiques ou des fibres pour préserver la qualité. Pour les liaisons courtes sur matériel mobile, privilégiez des câbles renforcés avec un faible rayon de courbure.

Alimentation et distribution : D-Tap, DC et adaptateurs

L'alimentation en plateau passe souvent par des solutions D-Tap vers barrel/DC, ou via LEMO pour équipements professionnels. Le Hawk-Woods PC-12 illustre un cordon D-Tap vers DC 2-pin compact pour alimenter petits accessoires. Vérifiez tension, intensité admissible et polarité avant toute connexion.

Pour la distribution, les blocs D-Tap vers multi-sorties et câbles LEMO garantissent une alimentation propre et sécurisée pour moniteurs, cages électroniques et têtes motorisées.

Types de câbles pour la transmission vidéo et audio

Classement rapide selon usage :

Pour l'audio, utilisez des câbles équilibrés XLR ; pour la connexion smartphone/PC vers mélangeur, des adaptateurs comme l'Elgato Chat Link peuvent être utiles pour des retours simples.

Ce qui distingue les références pro des entrées de gamme

Les câbles destinés au marché professionnel investissent sur : conducteurs cuivre à haute pureté, blindage multiple, connecteurs sertis ou soudés de qualité, gaines renforcées (TPU ou caoutchouc épais) et marquage de longueur. En plateau, ces éléments réduisent les pannes : faux contacts, ruptures internes et dégradations du signal.

Images produits :

Comparaison par usage et recommandation produit

Tableau d'aide au choix (Usage × Produit recommandé) :

Entretien, tests et dépannage sur plateau

Avant une prise de vue, effectuez un contrôle visuel et un test de continuité pour chaque câble critique. Utilisez un analyseur SDI/HDMI pour vérifier l'intégrité du signal et testez la tension sur les cordons d'alimentation. Étiquetez et repérez vos longueurs pour accélérer le changement en cas de défaillance.

Pour le dépannage rapide : remplacez d'abord le câble par un équivalent connu bon, vérifiez ensuite les connecteurs et, si nécessaire, la sortie d'alimentation du périphérique.

Ressources complémentaires et conformité

Pour des spécifications techniques, référez-vous aux fiches constructeurs et aux normes publiées (par ex. la page Wikipedia sur SDI pour comprendre les versions et débits : fr.wikipedia.org – SDI). Pour les règles de sécurité électrique et batterie, consultez les recommandations officielles sur service-public.fr. Ces sources aident à vérifier compatibilités et limites d'usage.

Liens internes utiles : explorez nos catégories Régie, Énergie et Accessoires Vidéo pour compléter vos configurations. Pour des lectures techniques, les articles "Comment choisir la meilleure caméra PTZ" et "Quel DJI Osmo choisir" apportent des cas d'usage concrets.

Produits cités et références rapides

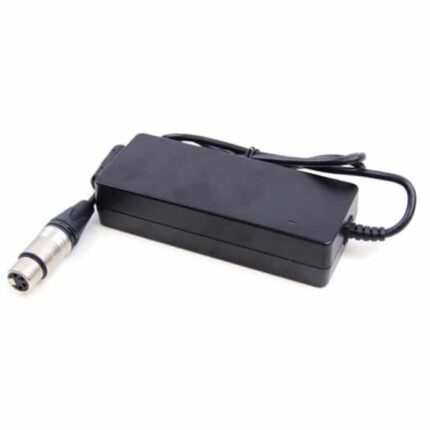

Voici quelques références présentes sur la boutique et pertinentes selon l'usage : cordon Accsoon XC-CAM-F, XC-CAM-MULT (Sony), XC-CAM-P (Panasonic), RED DSMC3 RMI Cable, RED Gig-E Right-To-CAT5E, Zacuto 4-Pin LEMO vers D-Tap, Elgato Chat Link, Hawk-Woods PC-12, Hawk-Woods PS-90.

FAQ

Quel câble choisir pour une liaison SDI longue distance ?

Pour des distances supérieures à 50 m, choisissez du câble coaxial 75Ω de qualité professionnelle, éventuellement avec amplification ou convertisseur fibre si nécessaire. Pour 12G-SDI, contrôlez la compatibilité du câble et des embouts ; la fibre devient la solution la plus fiable au-delà de 100 m.

Comment savoir si un câble Ethernet supporte RED Gig-E ?

Vérifiez que le câble est au minimum Cat5e blindé si l'environnement est perturbé, et préférez Cat6 pour une marge de performance. Assurez-vous également que les connecteurs sont correctement sertis et que la longueur ne dépasse pas les limites du réseau sans répéteurs.

Peut-on alimenter une caméra via D-Tap sur de longues sessions ?

Oui si la source D-Tap (batterie) fournit la tension et l'ampérage requis en continu. Utilisez des câbles de section adaptée et des connecteurs fiables ; pour des sessions très longues, préférez des blocs d'alimentation ou systèmes V-Mount/Gold Mount dédiés.

Que faire en cas de perte intermittente du signal ?

Remplacez systématiquement le câble suspect par un câble connu bon, testez les connecteurs et contrôlez la mise à la terre. Un testeur de câble SDI/HDMI permet de repérer l'affaiblissement ; le blindage dégradé ou une fiche mal sertie sont souvent en cause.

Comment protéger les câbles sur un plateau fréquenté ?

Utilisez goulottes, manchons tressés, marquage couleur et chemins de câble sur les zones de passage. Privilégiez des gaines renforcées et évitez les plis serrés ; respectez le rayon de courbure minimum indiqué par le fabricant.

Dois-je privilégier des câbles pré-assemblés ou les fabriquer sur mesure ?

Les pré-assemblés garantissent souvent une meilleure qualité de sertissage. Les câbles sur mesure sont utiles pour des configurations uniques mais demandent des compétences de montage et des outils de sertissage professionnels pour assurer la fiabilité.

Une bonne pratique pour stocker les câbles longs ?

Rangez les câbles enroulés sans torsion, évitez les nœuds et stockez-les à l'abri de l'humidité et des écarts de température extrêmes. Étiquetez vos longueurs et remplacez rapidement les câbles montrant des signes d'usure.

Il manque actuellement une image spécifique de catégorie sur la page — ajoutez une photo représentative (par ex. un câble SDI sur fond neutre) avec un texte alternatif descriptif pour améliorer l'identification visuelle et l'accessibilité.

Besoin d'un conseil technique personnalisé ?

Pour des configurations multicaméras ou intégrations en régie, contactez notre équipe technique via notre page de contact pour un accompagnement sur mesure. Nous aidons à valider compatibilités, schémas de câblage et choix de matériel.
