Qu'est-ce qu'un commutateur ou splitter DMX et pourquoi il est indispensable

Les commutateurs et splitters DMX servent à transmettre et répartir les signaux de commande entre consoles, interfaces et projecteurs. Dans les installations modernes, ils permettent d'isoler les segments de la ligne DMX afin d'éviter qu'un dysfonctionnement sur un appareil n'affecte l'ensemble du réseau. Les commutateurs Ethernet compatibles avec les protocoles d'éclairage (Art-Net, sACN) prennent une place grandissante, offrant des débits élevés, des ports SFP pour la fibre et des options PoE pour alimenter les convertisseurs et interfaces. Par exemple, le Luminex GigaCore 30I 6X10G (SFP+) combine redondance, ports 10G et gestion avancée pour les installations exigeantes.

Types de dispositifs disponibles dans cette catégorie

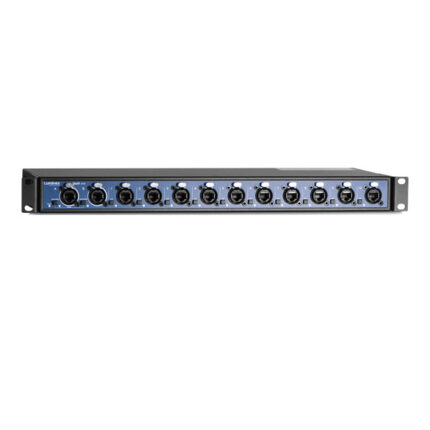

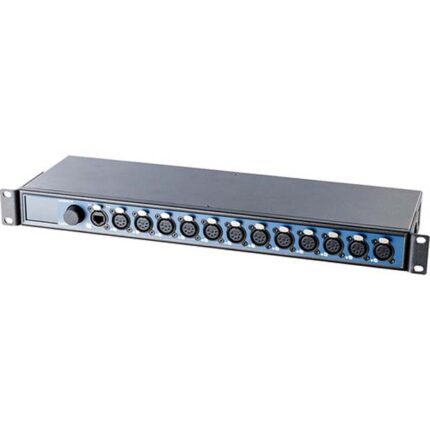

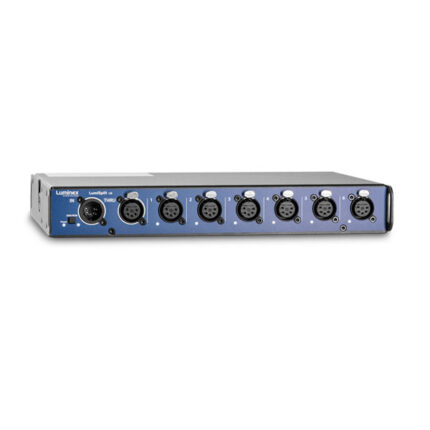

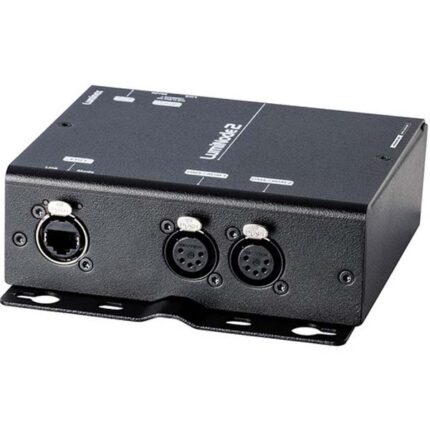

Cette catégorie regroupe plusieurs familles de produits: les splitters DMX passifs et actifs, les commutateurs réseau pour l'éclairage, les nodes et convertisseurs DMX vers Ethernet, ainsi que les modules SFP pour la liaison fibre. Les splitters actifs comme le Luminex LumiSplit 2.10 offrent une isolation galvanique et des sorties répliquées pour répartir un univers DMX sur plusieurs lignes. Les nodes tels que le Luminex LumiNode 12 ou le Luminex LumiNode 2 convertissent les flux Art-Net ou sACN en DMX universels, idéaux pour piloter des projecteurs traditionnels à partir d'un réseau IP.

Caractéristiques techniques clés à considérer

Lorsque vous choisissez un commutateur ou splitter DMX, plusieurs critères techniques sont déterminants. La compatibilité avec Art-Net et sACN, le nombre de ports DMX, la présence d'un isolation optique, la redondance d'alimentation, la capacité PoE et les options SFP pour la fibre optique sont essentiels selon l'usage. Prenez en compte la latence, la gestion des trames et la possibilité de firmware évolutif pour suivre les nouveaux protocoles.

Liste des avantages fréquents

• Protection galvanique pour éviter les boucles de masse
• Répartition simple d'un univers DMX sur plusieurs sorties
• Support Art-Net/sACN pour intégration réseau
• Ports SFP pour la liaison sur fibre en longue distance
• PoE pour alimentation et simplification des câblages

Comparaison des produits populaires

Le tableau suivant met en regard quelques modèles représentatifs disponibles dans cette catégorie. Il permet de choisir rapidement selon la taille de l'installation et les besoins en redondance et en débit.

Cas d'usage et recommandations selon l'environnement

Pour un théâtre ou lieu fixe: privilégiez des commutateurs avec redondance d'alimentation et ports fibre SFP pour interconnecter plusieurs racks et éviter les interruptions. Le Luminex GigaCore 30I 6X10G (SFP+ POE++) est adapté aux projets de grande envergure nécessitant robustesse et évolutivité.

Pour les tournées et locations: optez pour des splitters compacts et résistants aux contraintes logistiques. Le Luminex LumiSplit 2.10 et les nodes comme le Luminex LumiNode 2 offrent facilité d'installation et fiabilité sur la route.

Pour les installations IP natives: les switches dédiés à l'éclairage, tels que le Luminex GigaCore 26I avec PoE, permettent de centraliser la gestion réseau, d'alimenter les appareils compatibles PoE et de répartir efficacement les univers DMX via Art-Net ou sACN.

Conseils pratiques pour l'installation et la maintenance

Planifiez vos segments DMX pour limiter les longueurs de câble excessives et utilisez des loopbacks lorsque la topologie l'exige. Testez toujours l'isolation galvanique si vous travaillez sur plusieurs racks alimentés sur des phases distinctes. En extérieur, privilégiez des boîtiers IP67 et des connecteurs verrouillables. Assurez-vous aussi d'avoir des modules SFP compatibles si vous utilisez la fibre; des modules multimode et monomode ne sont pas interchangeables sans conversion appropriée. Les modules disponibles comme le Luminex Module SFP Monomode (1.25GB) et le Luminex Module SFP Multimode (1.25GB) couvrent ces besoins.

Checklist d'installation

• Vérifier la compatibilité Art-Net/sACN des équipements
• Isoler les segments DMX avec des splitters actifs
• Utiliser des switches avec PoE si nécessaire
• Tester la redondance d'alimentation et sauvegarder la configuration
• Prévoir des modules SFP adaptés à la distance (multimode vs monomode)

Intégration avec d'autres éléments du parc technique

Les commutateurs et splitters DMX doivent s'interfacer avec la régie audio/vidéo et les systèmes de power distribution. Pour une gestion complète, explorez les catégories complémentaires sur le site: Régie, Eclairage et Energie. Des accessoires comme les flight cases facilitent la protection et le transport; découvrez nos articles sur les flight cases pour les tournages: Les flight cases et flycases protègent efficacement votre matériel audiovisuel.

Produits recommandés et liens rapides

Voici une sélection de produits de cette catégorie à consulter selon l'usage:

• Luminex GigaCore 26I avec PoE
• Luminex GigaCore 26I
• Luminex GigaCore 30I 6X10G (SFP+ POE++)
• Luminex LumiNode 12
• Luminex LumiSplit 2.10
• Luminex LumiCore
• Litepanels Astra IP – Module DMX

Ressources et normes utiles

Pour approfondir les bases techniques, consultez la page dédiée au protocole DMX sur Wikipedia: DMX512 sur Wikipedia. Pour des informations administratives générales sur les installations et la sécurité, le site officiel du gouvernement propose des entrées utiles: service-public.fr. Ces ressources complètent les fiches techniques des fabricants et aident à respecter les bonnes pratiques sur les chantiers et événements.

Comparaison avancée pour achat professionnel

Les besoins d'un intégrateur différeront d'un prestataire de spectacle vivant. Un intégrateur privilégiera la compatibilité réseau, la gestion centralisée et la fibre optique; un prestataire de tournée recherchera la compacité, la robustesse physique et la facilité de mise en rack. Ci-dessous un tableau synthétique pour guider votre décision en fonction du critère principal.

Articles et lectures complémentaires sur le site

Pour approfondir l'utilisation des éclairages et leur choix en contexte professionnel, consultez nos articles: Comment choisir vos éclairages Godox pour la vidéo pro et Les flight cases et flycases protègent efficacement votre matériel audiovisuel lors des tournages. Ces ressources pratiques complètent les informations techniques des fiches produits.

FAQ technique

Quel est le rôle d'un splitter DMX dans une installation ?

Un splitter DMX duplique et isole un univers DMX pour alimenter plusieurs segments ou projecteurs sans créer de boucles de masse. Il protège également le réseau en cas de dérive d'un appareil.

Quand choisir un switch Gigabit avec PoE plutôt qu'un splitter simple ?

Choisissez un switch Gigabit avec PoE si vous devez intégrer des protocoles Art-Net/sACN, alimenter des convertisseurs via Ethernet, ou gérer plusieurs sous-réseaux avec redondance et monitoring. Un splitter reste adapté pour une simple duplication DMX locale.

Les modules SFP sont-ils nécessaires pour une petite salle ?

Les modules SFP sont nécessaires si vous devez relier des équipements sur de longues distances via fibre optique. Pour une petite salle où tout est à proximité, la fibre peut être superflue.

Comment éviter les problèmes de boucle de masse sur une installation DMX ?

Utilisez des splitters à isolation galvanique, alimentez les racks sur des phases coordonnées et privilégiez des liaisons fibre pour séparer électriquement les segments sensibles.

Peut-on mélanger Art-Net et sACN sur le même réseau ?

Art-Net et sACN peuvent coexister si le réseau est bien isolé et configuré; cependant, il est recommandé d'avoir une stratégie d'adressage claire et des switches compatibles pour éviter les conflits de trame.

Quel entretien pour garantir la longévité des appareils réseau DMX ?

Vérifiez régulièrement les firmwares, surveillez les températures et la ventilation, nettoyez les connecteurs et testez la redondance d'alimentation. Conservez des modules de secours comme les Luminex Module SFP RJ45 (1.25GB) si nécessaire.

Quel équipement pour convertir DMX vers Ethernet sans perte ?

Un node spécialisé comme le Luminex LumiNode 12 ou le Luminex LumiNode 2 garantit une conversion fiable entre les protocoles réseau et le DMX traditionnel.

Ressources externes recommandées

• Page DMX512 sur Wikipedia pour comprendre le protocole et ses limites techniques
• Service-Public pour les remarques générales sur la sécurité des installations
• Lecture sur les protocoles d'éclairage (anglais) pour une vision complémentaire des réseaux d'éclairage

Assistance, support et démarche d'achat

Si vous hésitez entre plusieurs modèles, contactez notre équipe technique pour un diagnostic adapté: nous pouvons vous recommander une solution sur mesure selon la taille, la topologie et le budget de votre projet. Pour toute demande de devis, assistance à l'installation ou information complémentaire, rendez-vous sur notre page de contact: Contactez-nous. Nous vous accompagnerons dans le choix d'un commutateur ou splitter DMX adapté à votre configuration.
